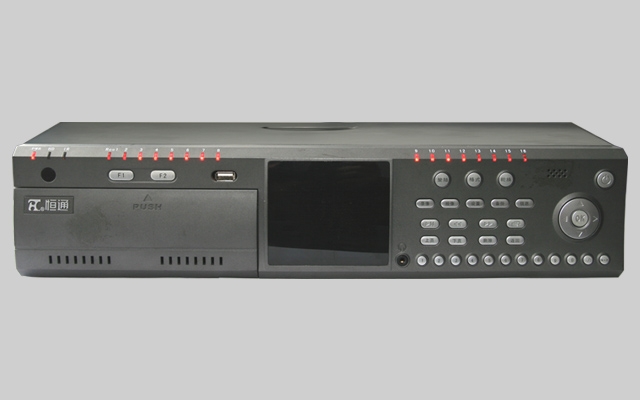

HT-EDVS/R系列嵌入式數字硬盤錄像機,是恒通數碼自主研發的高性能、高清晰度、高性價比、高可靠性的新一代嵌入式硬盤錄像機。
系統最多可接入16路音視頻信號,最大分辨率704x576,支持四畫面同步、異步回放,板上溫控散熱風扇控制,顯著降低系統運行噪音,擴展DVI視頻輸出接口,輸出顯示支持1920x1080。
產品名稱 | 產品型號 | 說明 |
數字硬盤錄像機 | HT-EDVS/R-RD16-H | 16路模擬輸入,CIF顯示、錄像 |
HT-EDVS/R-RD4 | 4路模擬輸入,全D1顯示、錄像 | |
HT-EDVS/R-RD8 | 8路模擬輸入,全D1顯示、錄像 | |
HT-EDVS/R-RD16 | 16路模擬輸入,全D1顯示、錄像 |
● 高性能CPU處理器
● 支持看門狗功能
● 內置溫度傳感器,支持溫控風扇,降低噪音延長風扇壽命
● 前面板提供按鍵控制、紅外遙控接收、錄像狀態燈顯示
● 用戶登錄失敗三次報警,模擬通道支持移動偵測、視頻丟失報警、信號報警并遠傳
● 支持HDMI、VGA、CVBS同時輸出,輸出可支持亮度、對比度、色度、色調調整
● 1、4、6、7、9、12、16、19、20畫面,顯示支持4:3、16:9等比例縮放,自動切換顯示
● 支持疊加日期、時間和通道名稱、亮度、對比度、色度、色調調整
● 支持視頻區域屏蔽
● 支持?jǐn)?shù)字降噪,不影響視頻質量情況下,減小碼率、減少錄像文件容量、降低網絡傳輸流量。
● 支持預覽圖像與回放圖像的電子放大、預覽和回放時JPG抓拍
● 支持抓拍文件回放、刪除、備份
● 支持最大8路Full-D1實時同步/異步回放,單幀進、單幀退、快速、慢速回放
● 支持按事件查詢、回放、備份錄像文件
● 支持硬盤盤組管理,可按通道設置錄像保存周期、按盤組分配錄像保存容量
● 支持eSATA盤錄像和備份,支持U盤及USB硬盤備份錄像
● 即時、定時、移動偵測報警錄像、信號報警聯動錄像;硬盤循環錄像和錄滿后停止選擇、報警預錄及錄像延時
● 遠程對講支持回聲消除
● 支持音視頻組播
● 支持DTP、SNTP網絡校時協議、PPPoE(撥號上網)、RTP、RTSP音視頻傳輸協議等協議
● 支持DynDNS及花生殼域名注冊、支持恒通私有動態IP注冊協議
● 內置Web Server,可支持IE遠程視頻監控、遠程參數配置
● 支持ONVIF協議(服務端),可以通過標準ONVIF協議的客戶端連接查看本機的所有模擬通道
● 支持NAS網絡存貯協議(選購)及SAN網絡存貯協議(選購)
● 系統日志查看、備份
● 系統升級支持遠程網絡升級和本地USB升級
● 用戶名、密碼設置、權限設置、遠傳用戶、密碼設置、升級用戶、密碼設置
● 訪問IP限制、訪問MAC限制設置
● 視頻參數加密傳輸、設置參數加密傳輸
● 云臺控制、現場監聽、遠程對講、遠程開燈、遠程回放、遠程設置
● 支持各種異常處理:磁盤空間不足、磁盤IO錯誤、網絡錯誤、IP沖突、視頻異常、非法訪問和高溫報警等設備異常報警、上報、顯示等設置
序號 | 項目 | 技術參數 |
1 | 視頻輸入 | BNC接口(電平:1.0Vp-p,阻抗:75Ω),PAL/NTSC自適應 |
2 | 音頻輸入 | BNC接口(電平:2.0Vp-p,阻抗:1kΩ) |
3 | HDMI/DVI輸出 | 1路,分辨率:1024x768@60Hz,1280x720@60Hz,1280x1024@60Hz,1366×768@60Hz,1440×900@60Hz,1600×1200@60Hz, 1920x1080p@60Hz |
4 | VGA輸出 | 1路,分辨率:1024x768@60Hz,1280x720@60Hz,1280x1024@60Hz,1366×768@60Hz,1440×900@60Hz,1600×1200@60Hz, 1920x1080p@60Hz |
5 | CVBS輸出 | 1路BNC接口(電平:1.0Vp-p,阻抗:75Ω)分辨率:PAL制式704x576;NTSC制式704x480 |
6 | 音頻輸出 | 1個BNC接口(線性電平,阻抗:600Ω), 1個φ3.5接口與BNC同源 |
7 | 視頻壓縮標準 | H.264 |
8 | 視頻編碼分辨率 | Full-D1/Half-D1/CIF/QCIF(部分機型無Full-D1) |
9 | 視頻幀率 | PAL:1--25幀/秒,NTSC:1--30幀/秒 |
10 | 視頻碼率 | 32Kbps-6144Kbps可調 |
11 | 音頻壓縮標準 | G.711/ADPCM |
12 | 音頻碼率 | 64kbps/32kbps |
13 | 碼流類型 | 復合流/視頻流,支持雙碼流 |
14 | 錄像分辨率 | 4CIF/2CIF/CIF/QCIF根據機型選擇 |
15 | 同步回放 | 8路 |
16 | 硬盤驅動器 | 4路輸入機型4個SATA接口可擴展至8個,8路以上機型8個SATA接口可擴展至16個,2個power eSATA接口,每個接口支持容量最大4TB的硬盤 |
17 | 語音對講輸入 | 1個BNC接口(電平:2.0Vp-p,阻抗:1kΩ),1個MIC接口 (BNC和MIC硬件混音輸入),對講自帶回聲消除AEC功能 |
18 | 網絡接口 | 1個RJ45 10M/100M/1000M自適應以太網口,支持TOE,降低CPU開銷 |
19 | 串行接口 | 1個標準RS-485串行接口,1個標準RS-232串行接口 |
20 | PS/2接口 | 1個PS/2鍵盤接口 ,1個PS/2鼠標接口 |
21 | USB接口 | 3個,USB 2.0 ,向下兼容USB1.1,支持鼠標、鍵盤、USB to PS/2轉換器、U盤、USB hub |
22 | 報警輸入 | 16個,可設常開或常閉輸入 |
23 | 報警輸出 | 4路,跳線設置常開/常閉 |
24 | 電源 | AC220V ±10%,50Hz±1% |
25 | 功耗(不含硬盤) | ≤45W |
26 | 工作溫度 | 0℃--+55℃ |
27 | 環境濕度 | 10%--90% |
28 | 機箱 | 標準2U工控機箱 |
29 | 尺寸 | 440mm(寬)×442mm(深)×100mm(高) |
30 | 重量(不含硬盤) | ≤11Kg |
